Kesit Görünüşler - 8
6. Döndürülmüş Kesit
Parçanın şekline bağlı olarak kesit görüşünü çizeceğimiz kısımlar düz bir düzlem üzerinde bulunmayabilir. Bu gibi durumlarda kesit düzleminin biri döndürülerek iz düşüm düzlemine paralel duruma getirilir. Bu tür kesite döndürülmüş kesit denir.

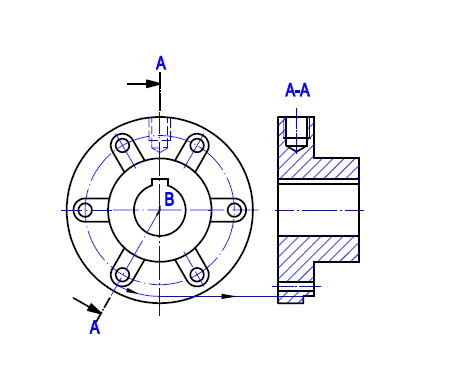

Aşağıdaki görselde flenşli yatak resmi görülmektedir. Yatağın kulak kısmının gerçek görünüşü, boyutları küçülmüş olarak görünür. Tam boyut ve biçimini gösteren kesit görünüşü elde etmek için şekildeki gibi kulağın oklar yönünde döndürülüp düşey eksen üzerine taşındığı kabul edilir.
Yine aşağıdaki görselde flenşin ön görünüşü tam kesit alınıp kulaklardan bir tanesi gösterilebilirdi. Bu şekilde elde edilen görünüş parçanın biçimi hakkında fazla bilgi vermeyeceği için parçanın biçimi hakkındaki şüpheye düşürebilirdi. Bu sebeple kesit görünüş çizilirken kesit düzleminin eksen üzerinde bulunmayan kulaklardan birinin eksenine kaydırıldığı ve kesit yüzeyinin eksene çakışıncaya kadar döndürüldüğü kabul edilir.
Aynı resim üzerinde birden fazla kesit düzlemi olduğunda her kesit düzlemi için ayrı ayrı adlandırma yapmak gerekir. Bazı parçaların örneğin miller profil kesitleri görünüş hizasında çizildiği gibi görünüş dışında uygun bir yere de çizilebilir.
Parçanın şekline bağlı olarak kesit görüşünü çizeceğimiz kısımlar düz bir düzlem üzerinde bulunmayabilir. Bu gibi durumlarda kesit düzleminin biri döndürülerek iz düşüm düzlemine paralel duruma getirilir. Bu tür kesite döndürülmüş kesit denir.
Aşağıdaki görselde flenşli yatak resmi görülmektedir. Yatağın kulak kısmının gerçek görünüşü, boyutları küçülmüş olarak görünür. Tam boyut ve biçimini gösteren kesit görünüşü elde etmek için şekildeki gibi kulağın oklar yönünde döndürülüp düşey eksen üzerine taşındığı kabul edilir.
Yine aşağıdaki görselde flenşin ön görünüşü tam kesit alınıp kulaklardan bir tanesi gösterilebilirdi. Bu şekilde elde edilen görünüş parçanın biçimi hakkında fazla bilgi vermeyeceği için parçanın biçimi hakkındaki şüpheye düşürebilirdi. Bu sebeple kesit görünüş çizilirken kesit düzleminin eksen üzerinde bulunmayan kulaklardan birinin eksenine kaydırıldığı ve kesit yüzeyinin eksene çakışıncaya kadar döndürüldüğü kabul edilir.
7. Yerinde Döndürülmüş Kesit
Takviye kanatları köşebent, kasnak kolları ve çeşitli profiller gibi ince uzun parçaların dik kesitlerinin cismin görünüşlerinin üzerine veya dışına çizilmesi ile elde edilen kesit türüdür. Profil kesitlerin görünüşü, cismin eksenine dik bir düzlemle elde edilen profil iz düşümünün profil ekseni etrafında 90° döndürülmesinden elde edilir.
Aynı resim üzerinde birden fazla kesit düzlemi olduğunda her kesit düzlemi için ayrı ayrı adlandırma yapmak gerekir. Bazı parçaların örneğin miller profil kesitleri görünüş hizasında çizildiği gibi görünüş dışında uygun bir yere de çizilebilir.
